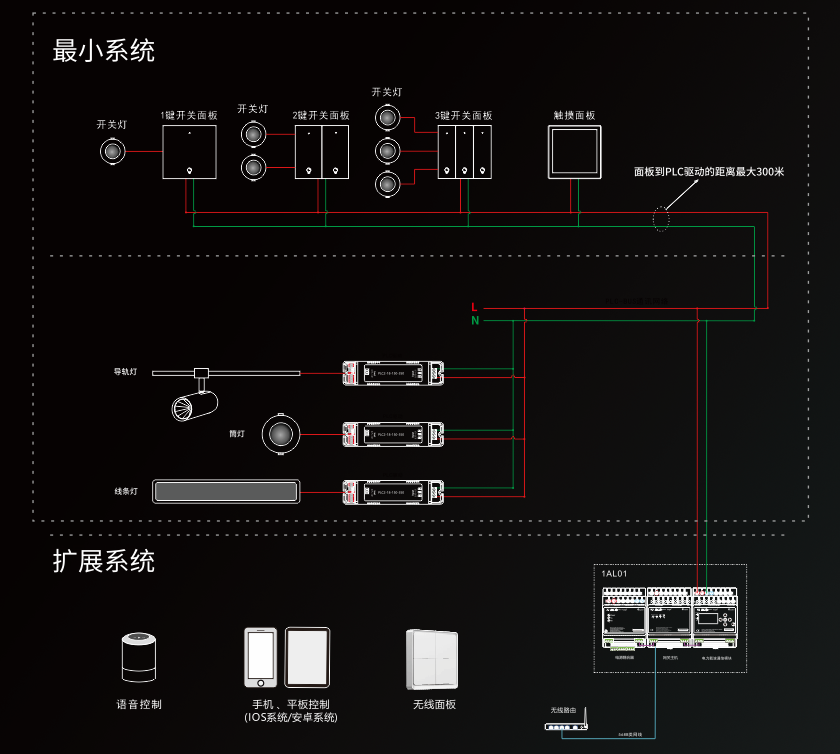

PLC单空间智能灯光控制系统是翊创智能创新性推出的基于电力载波通讯技术的智能照明控制方案，本系统采用PLC电力载波通信技术，实现灯光的开关、调光调色和场景功能，控制方式有本地面板、4寸中央控制触摸屏、手机APP、语音控制等；以下是它的系统架构图。

   与总线系统（KNX、Dali、RS485、CAN等）相比较，节省了布线的成本和人工，与无线系统（wifi、蓝牙、ZigBee等）相比较，PLC载波通信更加稳定可靠，实现方式也简易快捷方便；系统不需要另外铺设4芯通讯总线，采用原有的电线传输电力载波通信信号就可以实现智能控制，将原有的86开关面板更换成PLC智能按键面板和4寸触摸屏，只需要增加多一条零线，就可以组成PLC单空间智能灯光控制系统，如上图所示。
    系统核心产品有：

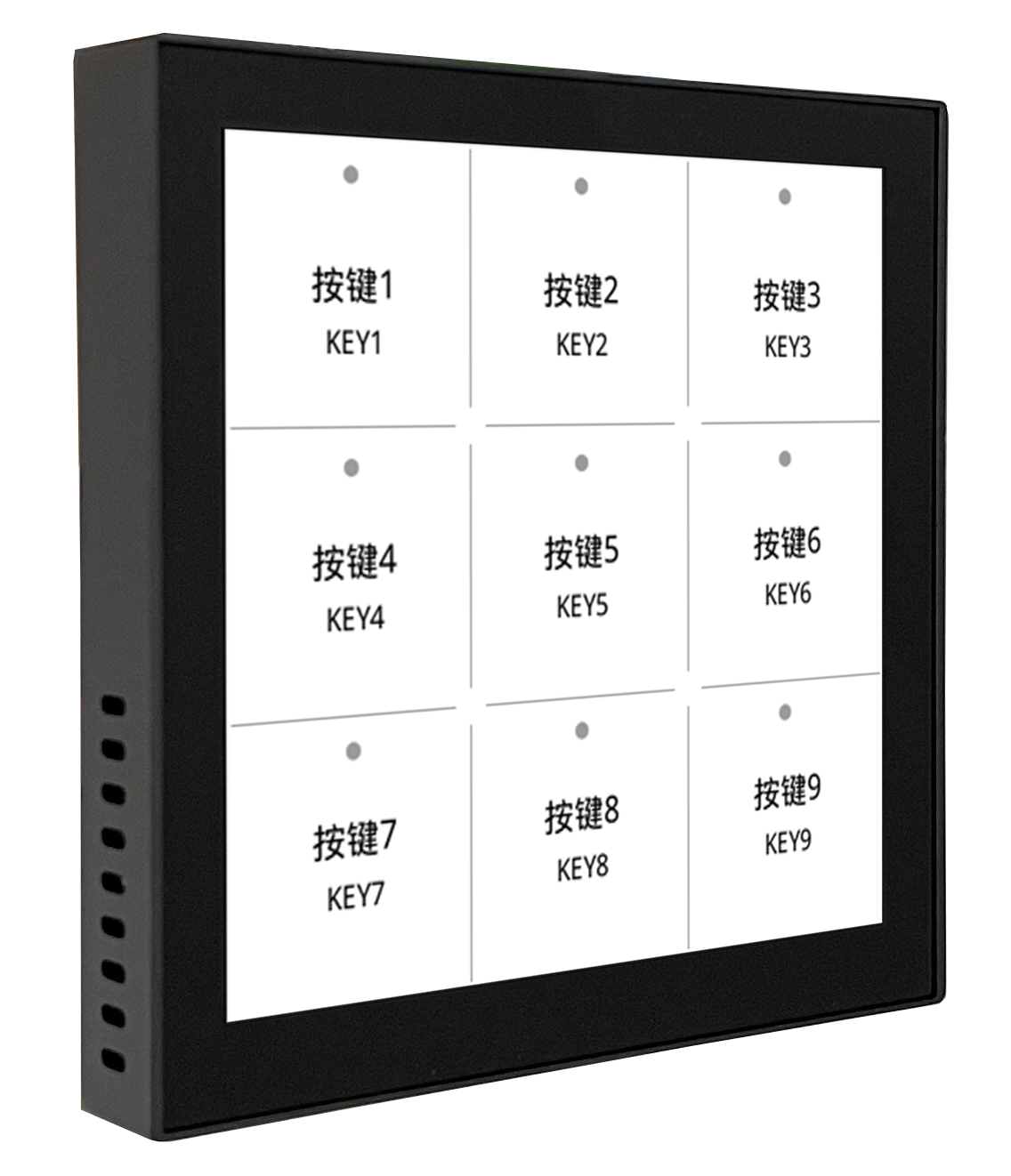

（1）PLC  4寸触摸屏：
    系统核心控制单元，一般安装在门口墙壁上，标准86底盒安装，遵循PLCBUS协议，可与PLC电源驱动组成最小系统，实现灯光开关、调光调色和场景功能，带实时反馈，触屏与驱动最长距离为300米，最多可带120个驱动，分32组控制，带编程功能。只需要增加多一条零线，即是火零线连接4寸触摸屏，可以轻松实现PLC中央智能控制。

（2）PLC面板
    只需要在将原有的开关面板更换成PLC面板，增加多一条零线，面板含继电器控制输出，可以轻松实现PLC开关控制。

（3） PLC电源驱动：
    遵循PLCBUS协议，系统执行单元与灯具配套使用，每个驱动都有一个独立的地址，可以实现单灯单控。






（4）系统扩展产品

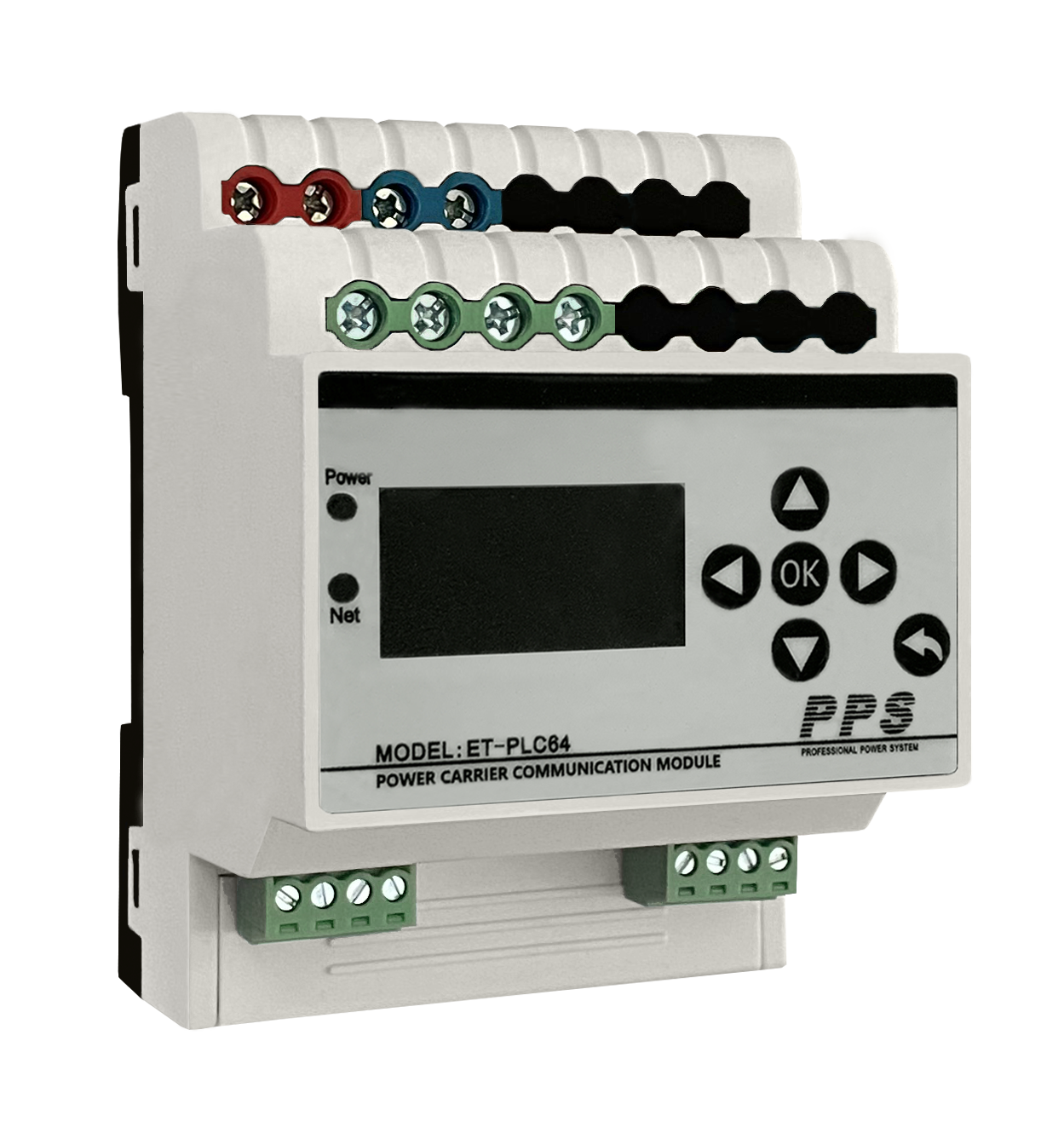

A、PLC通信模块：
电力载波通信模块，系统开关执行单元，一般安装在配电箱内，电力载波通信模块上行基于总线通信，下行基于力合微高性能高速电力线通信芯片，通过电力线与灯端PLC驱动进行通信、遵循PLCBUS协议，一组总线可带128个驱动；

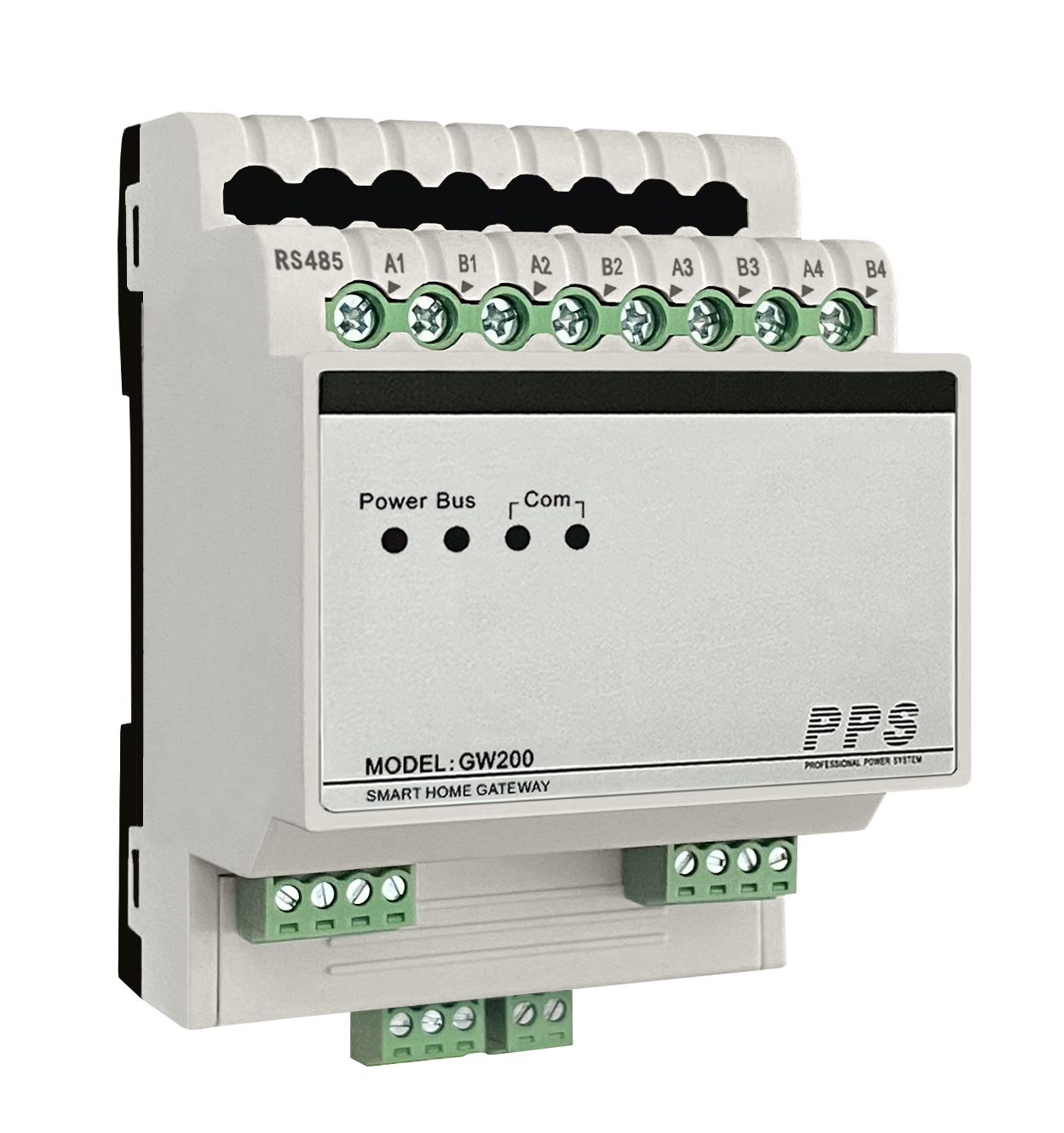

IOT智能网关(支持涂鸦生态）：
    系统核心逻辑单元，一般安装在电箱内，导轨式安装，自带5个可编程RS485串口，支持网络设备控制，带双向反馈功能，支持逻辑功能，如与门、或门、非门和加、减、乘、除运算等，支持远程更新固件和工程程序，方便工程的日后维护；支持涂鸦生态、实现语音控制、自动化控制，完美实现总线系统与无线系统的深度融合，是高性能的智能中央控制主机。

        翊创智能一直坚持自主研发具创新性的智能照明控制系统总线产品和PLC电力载波通信系统产品，致力于为客户提供具有先进PLC通信技术和ETRON-NET总线技术加持的照明控制系统。
        欢迎咨询
