别墅智能家居控制系统图
作者：网上事业部 来源：广州翊创智能科技有限公司
翊创智能的PPS智能照明控制系统能够轻松实现别墅智能家居控制系统。本文通过一个别墅的案例来向阅读者展现整个智能家居控制系统图的构成。

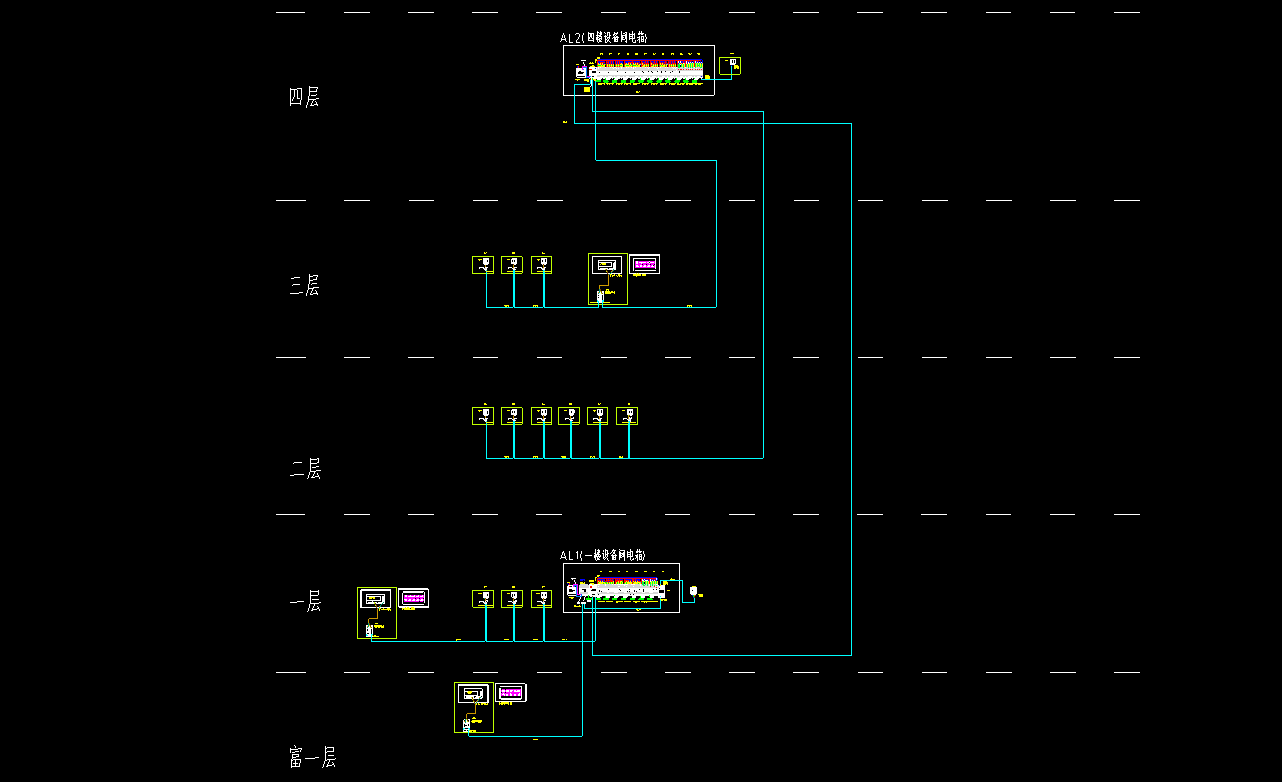

整个别墅有5层，分别是负一层、一至四层。有两个设备间，分别在一层和四层。一层设备间的智能照明配电箱内主要采用翊创智能的8路16A智能开关控制器（型号：ET-R0816A）在智能照明网关主机（型号：ET-GW100）的管理下，负一层和一层的灯光控制。同时扩展总线信号到四层。整个系统可以实现灯光、窗帘控制、场景控制、语音控制、影音室232设备控制。系统的中央控制采用安卓客户端，运行控制界面APP。

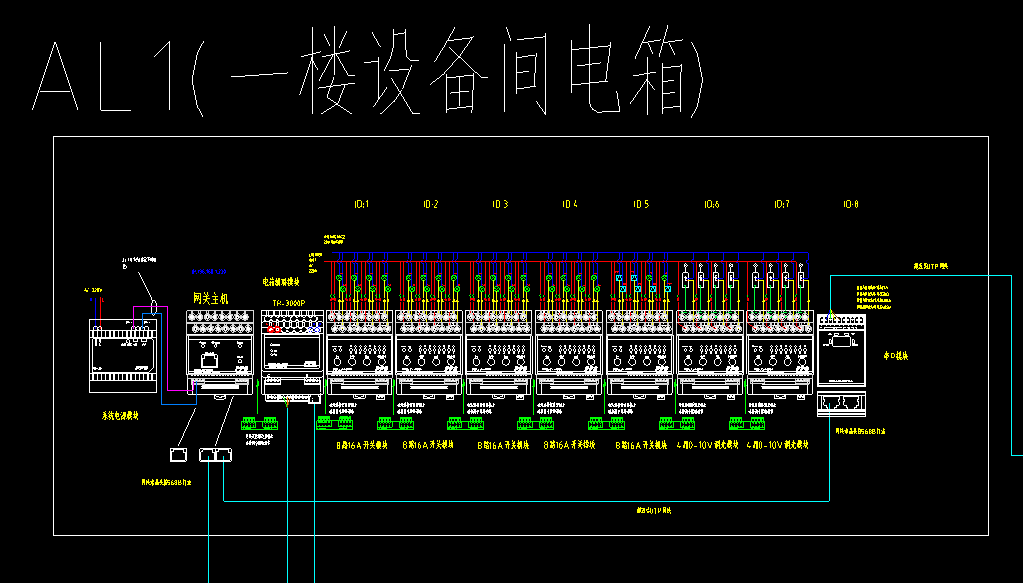

一层设备间的电箱内布置图如下：

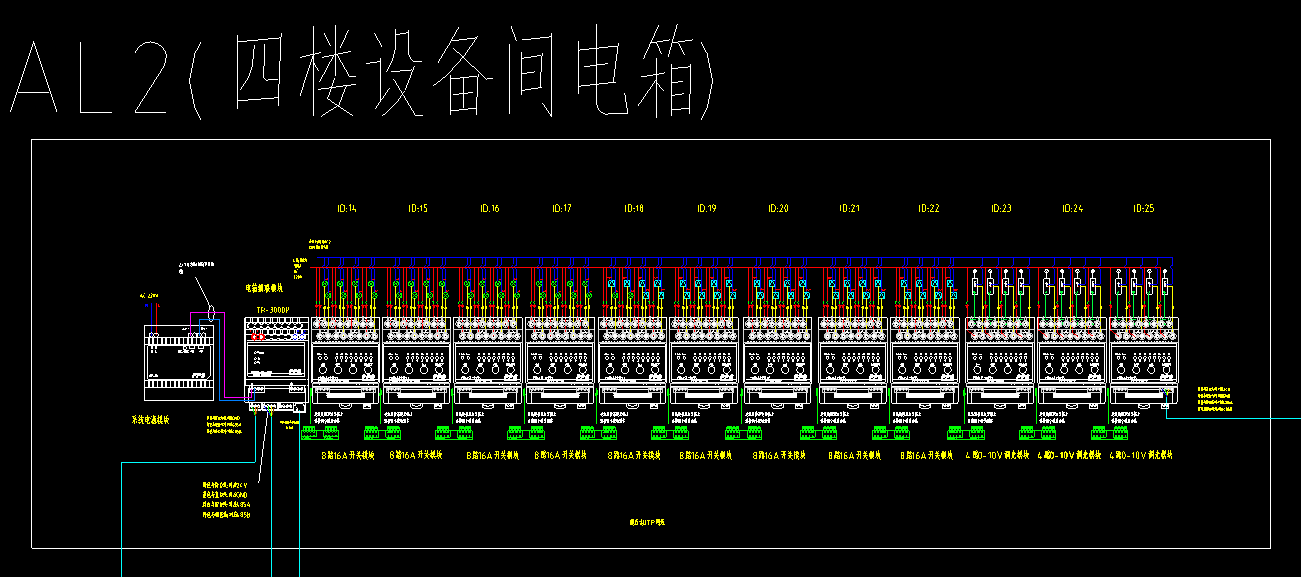

四层设备间的电箱内布置图如下：

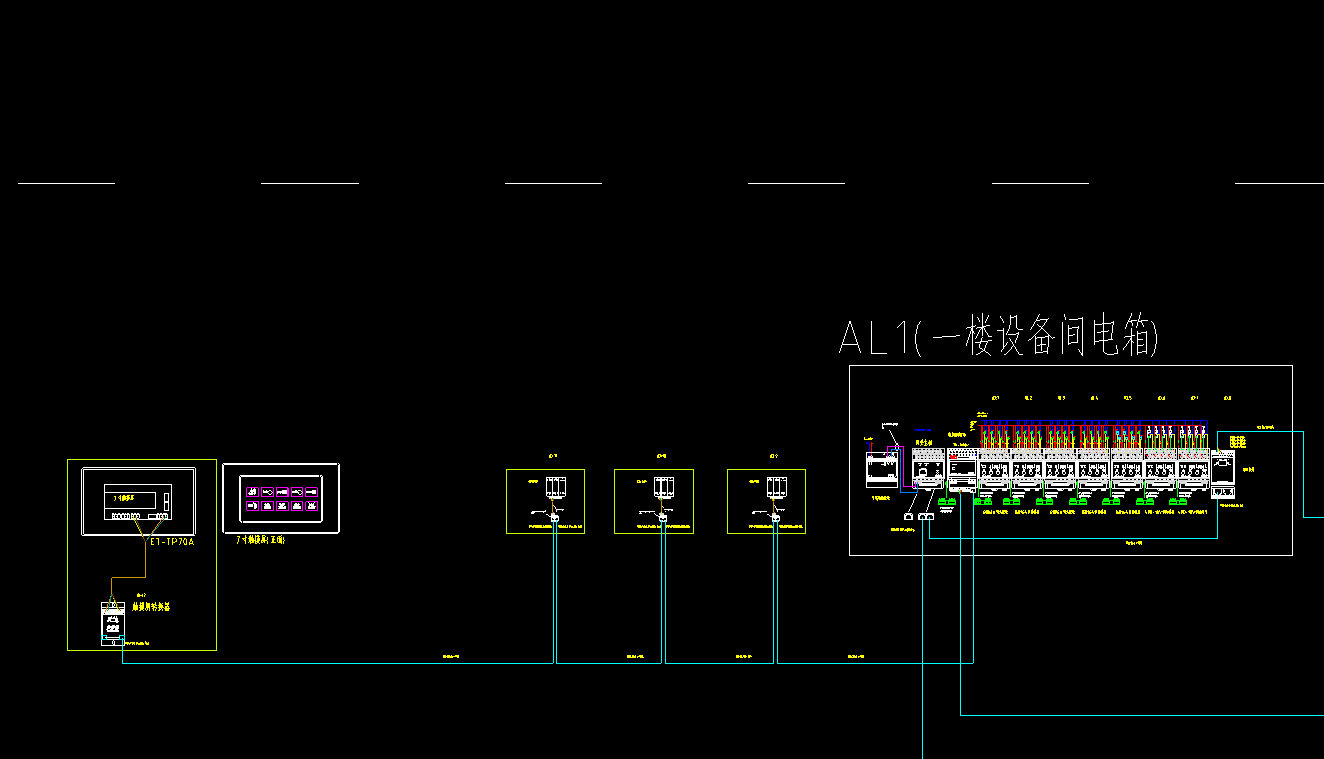

电箱至面板采用超五类网线手拉手方式进行控制总线的传输。如下图所示
