4路20A带电量检测开关模块的应用
作者：网上事业部 来源：广州翊创智能科技有限公司

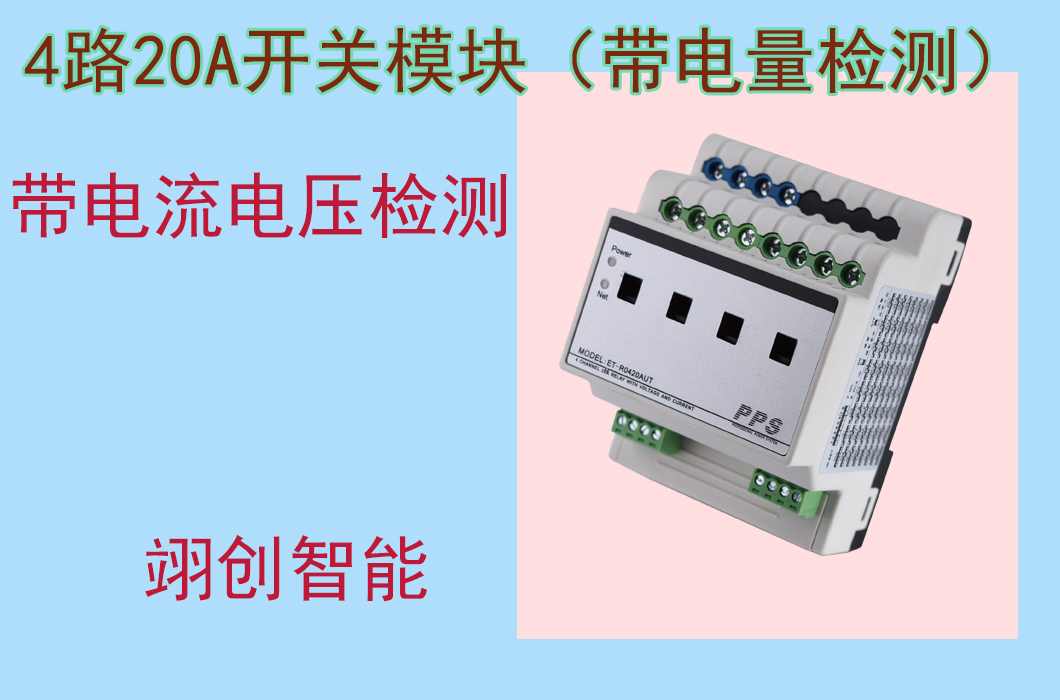

4路20A带电量检测开关模块是翊创智能推出的产品，模块为导轨式安装，含4路智能继电器，带独特的电量检测功能，带电流电压检测功能。每回路可独立控制4400W灯具 的开关，带强切功能与互锁功能；检测每回路实际用电电流，通过实时电流与平时电流对比，精确排查回路灯具的损坏。
4路20A带电量检测开关模块的技术参数如下：
我们拥有专业研发团队，技术人员，创新结构，易简安装的产品。翊创智能照明系统成功案例分别有：南海供电局大楼、渤海银行、南海灯湖小学、西藏中国银行等。
——责任编辑：翊创智能
版权所有www.easyctrl.com（翊创智能）转载请注明出处
4路20A带电量检测开关模块的技术参数如下：
1，供电电压: DC 24V；
2，受控回路：4路继电器；
3，继电器回路开关负载 (阻性)：AC 250V / 抗浪涌能力达到170A以上；
4，继电器最大切换电流：20A；
5，继电器机械耐久性：10,000,000次；
6，继电器电耐久性：100,000次；
7，静功率消耗：0.4W；
8，最大功耗：3.2W；
9，控制端口：2×Etron-Net；
10，运行温度/湿度：0℃～45℃/20%～93%RH；
11，储存温度/湿度：-40℃～+55℃/10%～93%RH；
12，外观尺寸：72mm(L)×98mm(W)×68mm(H)；
13，重量：301g/pcs
4路20A带电量检测开关模块的性能描述如下：
4路20A带电量检测开关模块，可应用于酒店、会展中心、剧院、博物馆、医院、学校、等公共区域智能照明控制系统，带电量检测功能是翊创智能开发的产品。4路20A带电量检测开关模块的性能描述如下：
1，标准导轨式安装占4个模数位；
2，提供4路20A继电器开关，每回路可独立控制4400W设备开关；
3，实时检测各回路的电流值，检测单相交流电电压值；
4，带手动强切功能；
5，带消防开关功能；
6，可设置各回路的开机初始值；
7，具备多回路顺序延时启动功能，避免同时启动造成对电网的冲击；
8，设置两组互锁模式，能控制两组窗帘；
9，设置三组互锁模式，能控制中央空调的低速、中速和高速档位；
10，执行场景命令后立即向监控中心返回各个回路的实际开关状态；
11，具有本机及远程编程、测试功能；
12，支持在线刷新程序；
13，采用Etron-Net总线通信；

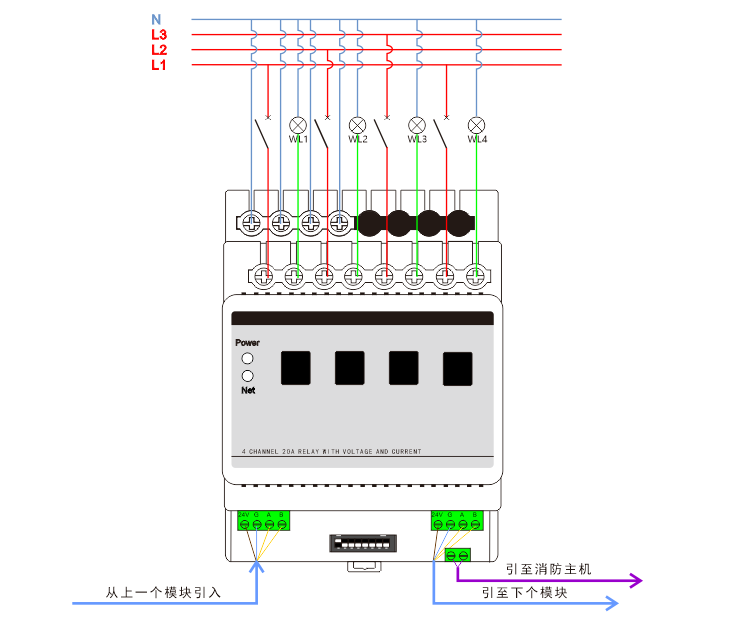

模块接线图如下：

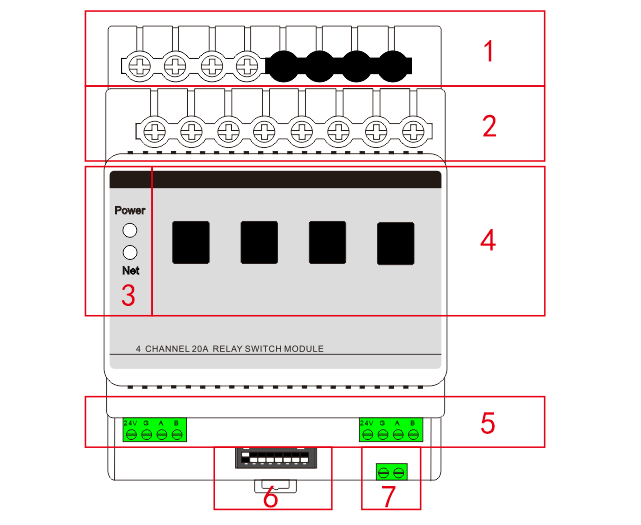

模块结构图如下：
结构说明如下：

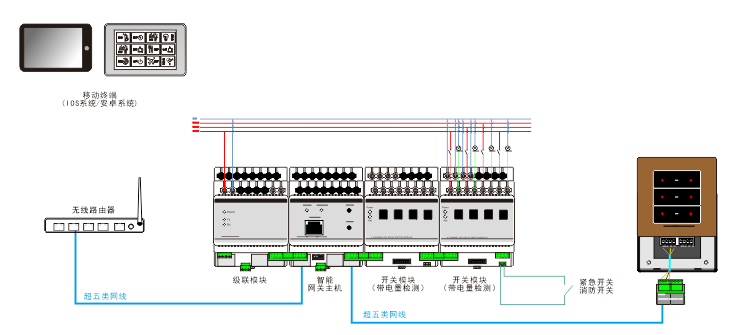

系统结构图如下：
模块接线图如下：
模块结构图如下：
结构说明如下：
系统结构图如下：
