智能串口控制模块的应用
作者：网上事业部 来源：广州翊创智能科技有限公司
串口控制模块在翊创智能的智能照明控制系统中，可通过Etron-Net总线控制RS485/RS232的设备，可控制第三方串口设备。如：RS485空调面板，RS232电源时序器。本文对智能串口控制模块进行详细介绍。

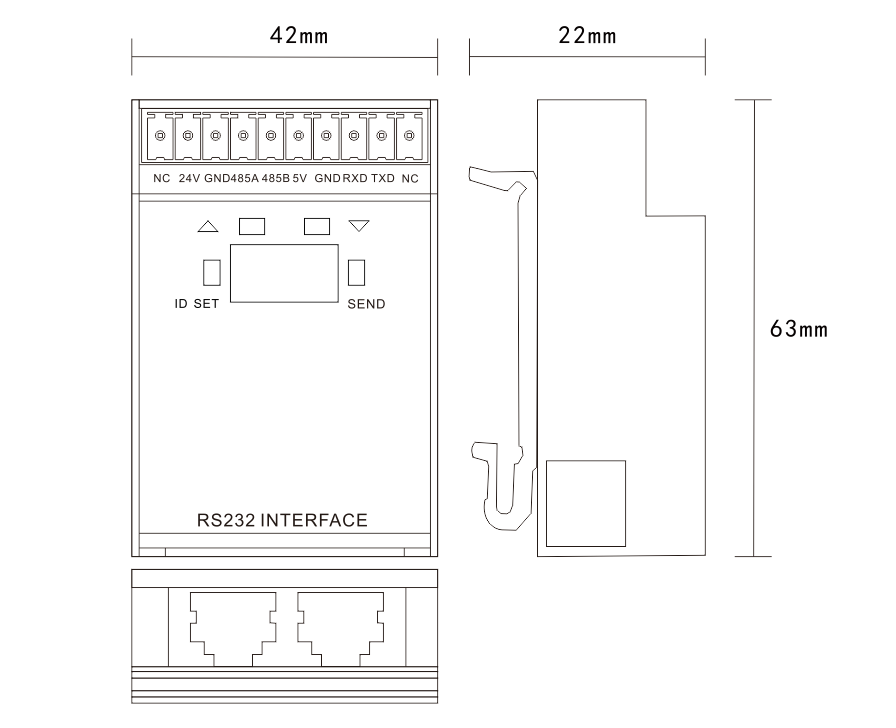

串口控制模块尺寸图如下：

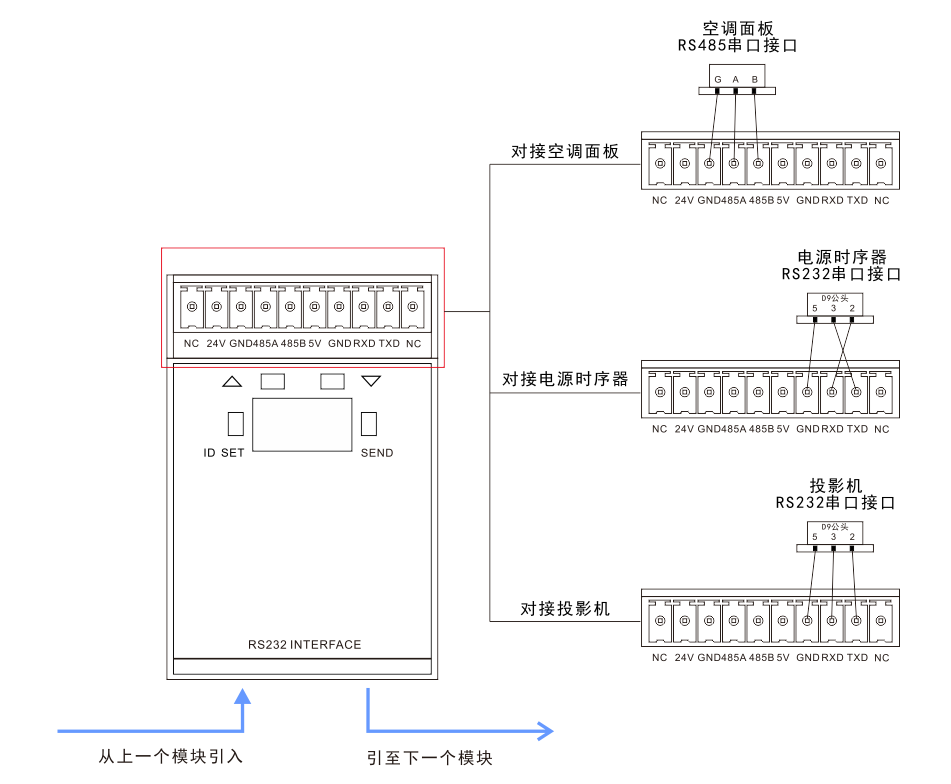

串口控制模块接线图如下：
串口控制模块在翊创智能的智能照明控制系统中，可通过Etron-Net总线控制RS485/RS232的设备，可控制第三方串口设备。如：RS485空调面板，RS232电源时序器。本文对智能串口控制模块进行详细介绍。
串口控制模块尺寸图如下：
串口控制模块接线图如下：
串口模块的功能描述如下：
1，全铝注塑机身，体积小巧，非常适合隐藏式安装；
2，提供1个串口接口，RS485/RS232,双向通讯，发送100条码值，接收100条码值；
3，凤凰端子接口，稳定可靠 ，连线方便；
4，可以控制第三方串口设备：RS485空调面板，
5，RS232时序电源，RS232投影机，RS485背景音乐；
6，采用Etron-Net总线通信；
串口模块的技术参数如下：
串口模块的技术参数如下：
1，工作电压：DC 12-24V；
2，串口接口：双向通讯RS845/RS232 ；
3，串口通道：发送100条码值，接收100条码值；
4，显示介质：1×3位数码管LED；
5，外置按键：4×轻触按键；
6，通信接口：2×RJ45\Etron-Net；
7，运行温度/湿度：0℃～45℃/20%～93%RH；
8，储存温度/湿度：-40℃～+55℃/10%～93%RH；
9，外观尺寸：42mm×63mm×22mm；
10，重量：112g/pcs；

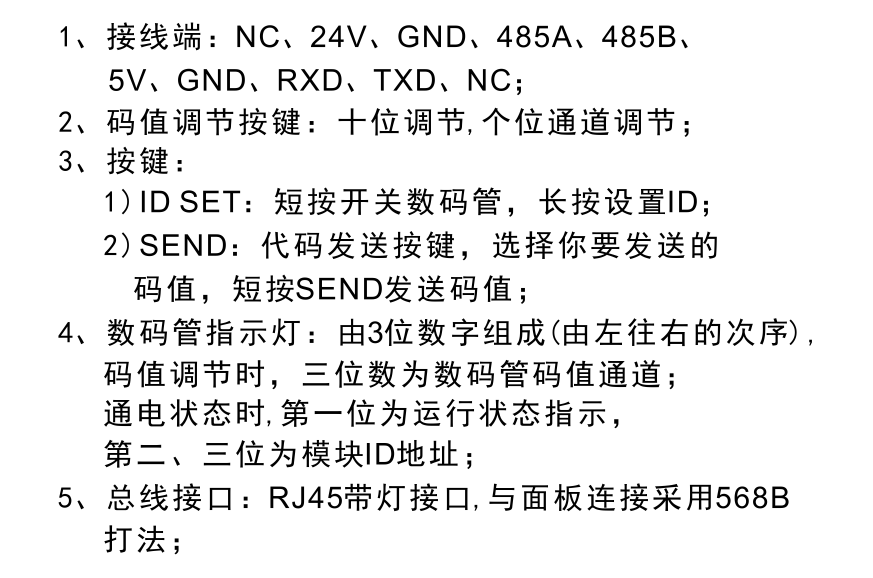

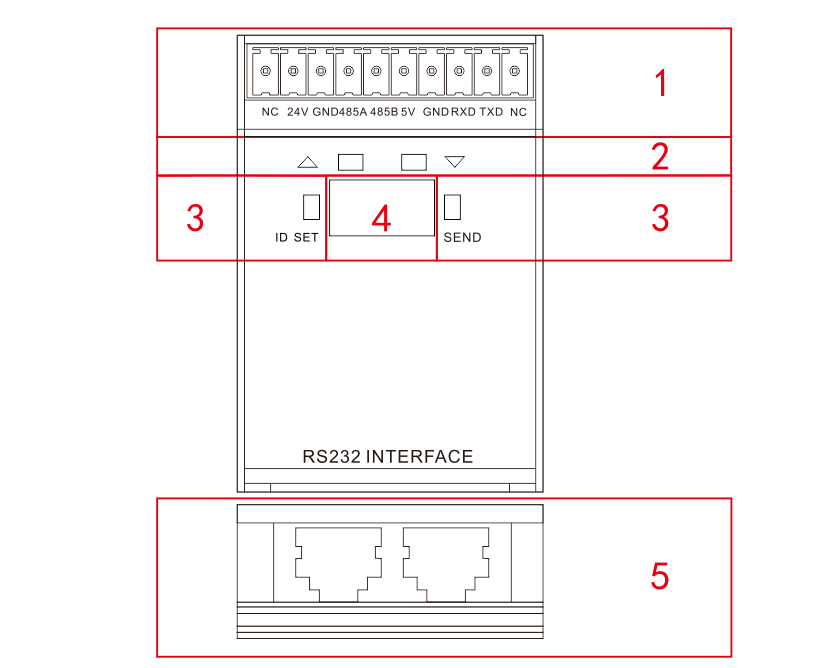

模块的结构图如下：
模块的结构图如下：

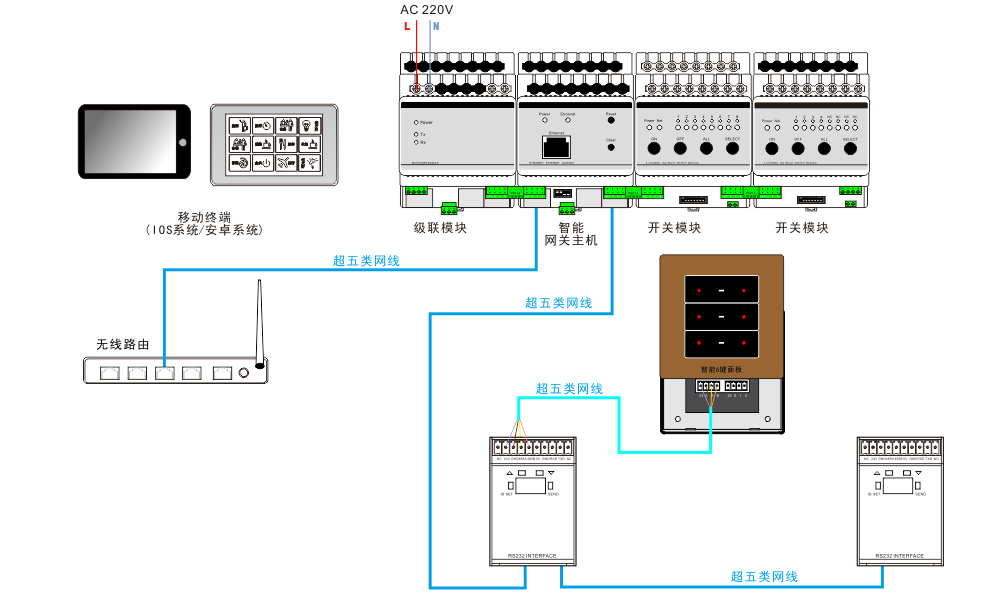

模块的系统图如下：：
在ETRON-NET总线管理机制下，串口控制模块广泛应用于对串口设备的控制，如多功能展厅智能控制系统、会议室智能系统等。
