智能照明控制器接线图
作者：网上事业部 来源：广州翊创智能科技有限公司
翊创智能的智能照明控制系统中，智能照明控制器有4路16A智能照明控制器、8路16A智能照明时控模块、12路智能开关控制模块和16路智能开关模块，本文分别对它们的接线图进行介绍。
在智能照明控制系统中，智能照明控制器作为开关执行模块，在系统中主要负责灯光回路的开关控制应用。

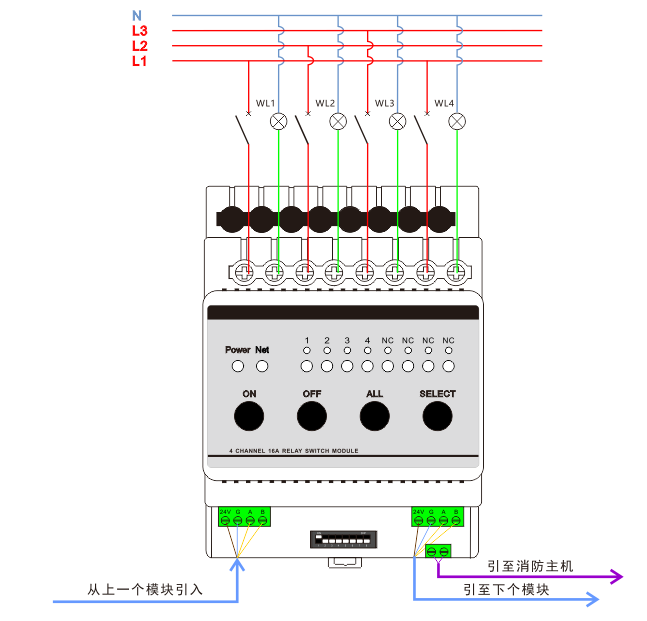

4路16A智能照明控制器接线图如下：

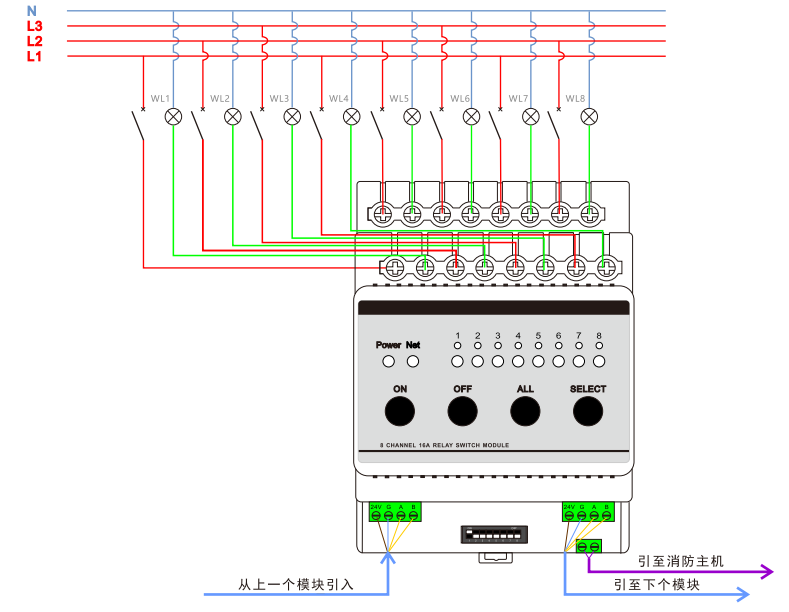

8路16A智能照明时控模块接线图如下：
翊创智能的智能照明控制系统中，智能照明控制器有4路16A智能照明控制器、8路16A智能照明时控模块、12路智能开关控制模块和16路智能开关模块，本文分别对它们的接线图进行介绍。
在智能照明控制系统中，智能照明控制器作为开关执行模块，在系统中主要负责灯光回路的开关控制应用。
4路16A智能照明控制器接线图如下：
8路16A智能照明时控模块接线图如下：

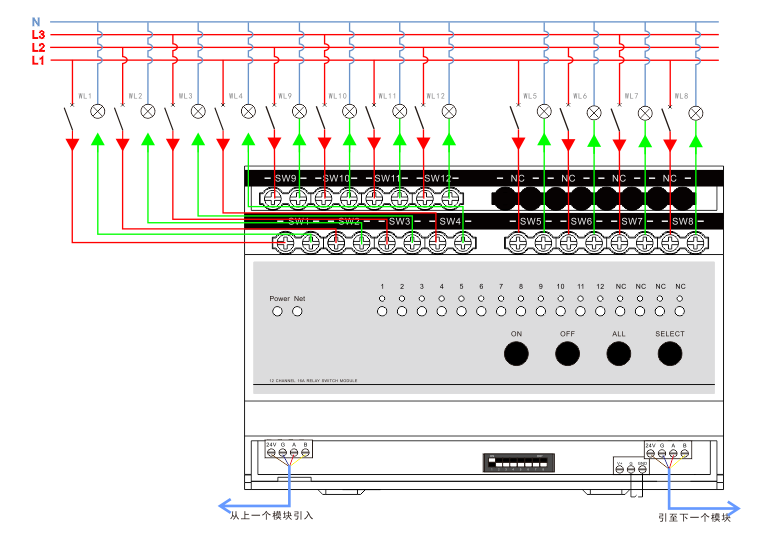

12路智能开关控制模块接线图如下：

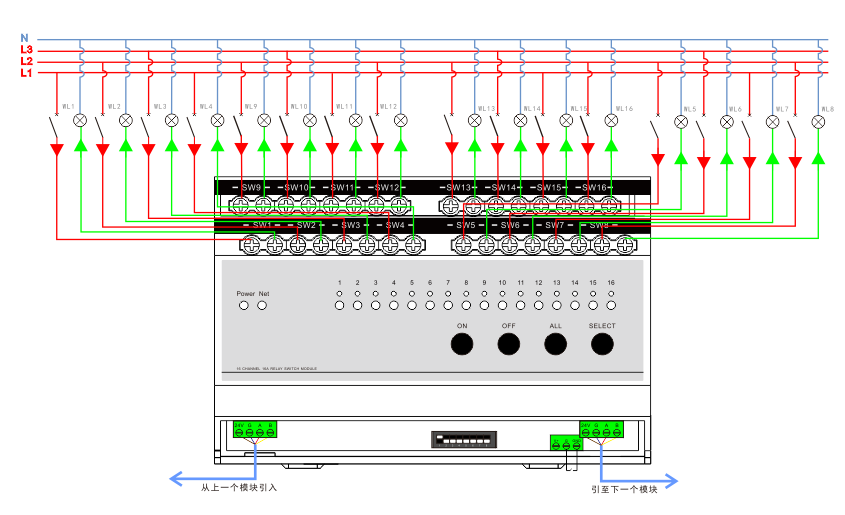

16路智能开关模块接线图如下：

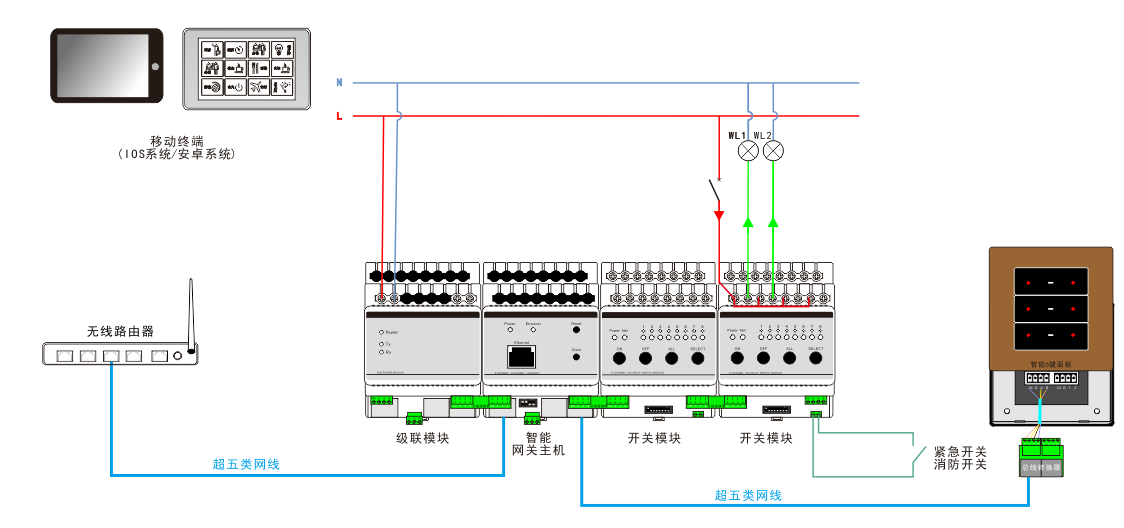

以8路16A智能照明时控模块为例，智能照明系统连接图如下：
在ETRON-NET总线管理机制下，以上控制模块应用于酒店、学校等智能照明控制系统。
