        智能照明网关主机是广州翊创的智慧照明控制系统主机。采用总线Etron-Net协议，可自动识别在线设备，自动检测设备故障，为工程安装及以后的检修带来极大方便；采用主从式与分布式结合总线架构,即使主机出现故障，面板也能控制终端设备，避免主机死机后开不了灯的情况，使系统更加稳定可靠。下面小编就为大家详细的介绍翊创的智能照明网关主机。

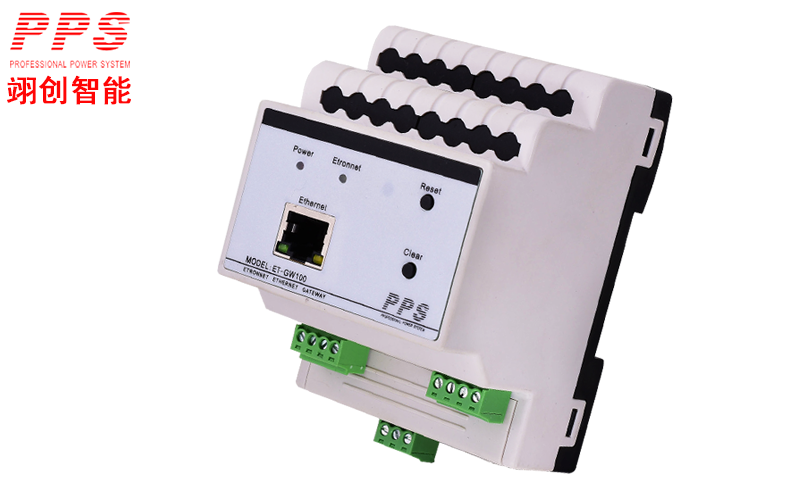

     1、结构图

           （1）LED指示灯：Power：电源指示灯；Etro n net：总线指示灯(正常为常亮,闪烁总线内有错误)；
           （2）网络接口：RJ45带灯接口，与路由器连接采用568B接法；
           （3）按键：Reset：长按1 0秒，恢复出厂默认I P( 192.168.1.230:6000)；
                              Clear：长按1 0秒清除设置数据；设置成功时总线LED灯闪烁；
           （4）总线接口：24V、GND、A、B；
           （5）网络接口：RJ 4 5带灯接口，与路由器连接采用568B接法；
           （6）RS232接口：3位凤凰端子(左G N D、Tx、Rx)，外部RS232接口，默认协议为115200，n，
                    8，1；
           （7）总线接口( RJ45带灯接口) :与总线接口连接；采用568B接法；

    2、智能照明控制系统的大脑

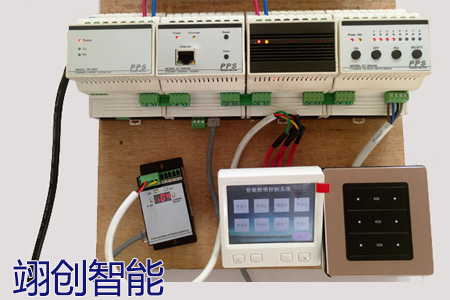

      翊创产品是基于Etron-Net总线，单网关主机支持64个终端ID设备，采用485通讯端口，模块与模块之间可实现手拉手通讯，当智能照明网关主机接收外部控制信号时，会通过Etron-Net总线通讯传到对应的ID模块，进而控制模块。

     智能照明网关主机是智能照明控制系统的核心模块，它的主要作用是将照明控制系统智能化，也让照明更加人性化。
     我们拥有专业研发团队，技术人员，创新结构，易简安装的产品。
