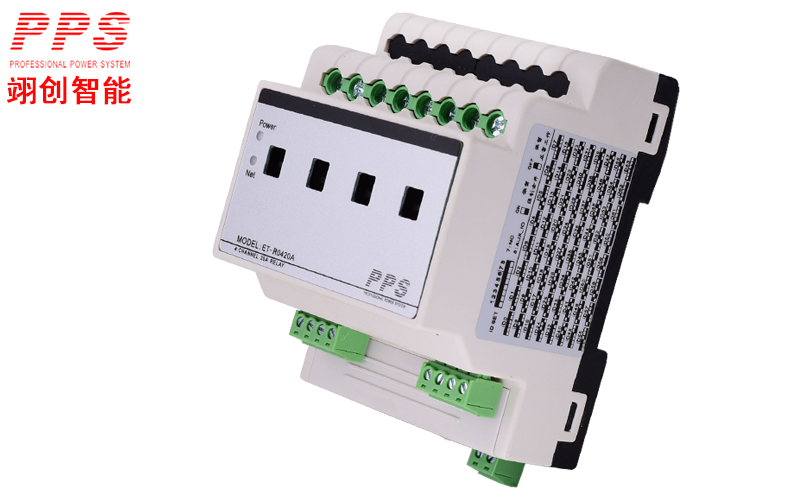

       4路20A智能照明控制模块是广州翊创的智能灯光控制模块。采用Etron-Net总线协议，采用磁保持继电器，功耗低，负载强广泛应用于学校，办公楼、广场、道路等公共区域的照明。

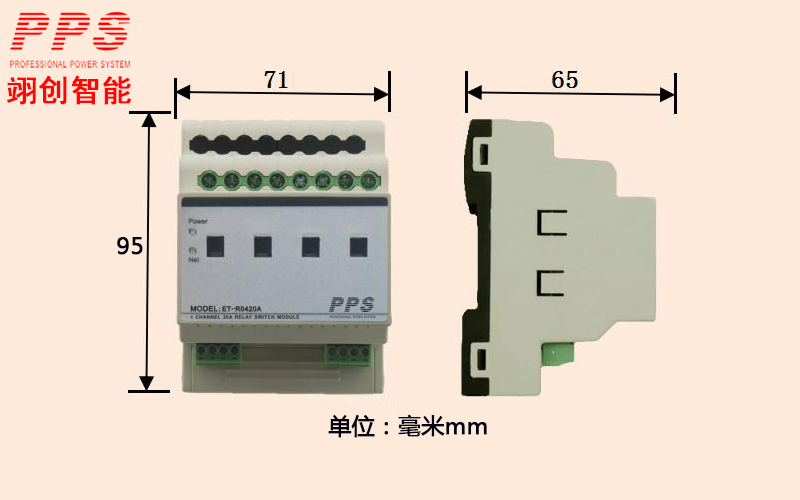

       模块的尺寸，仅占4个P位的大小。

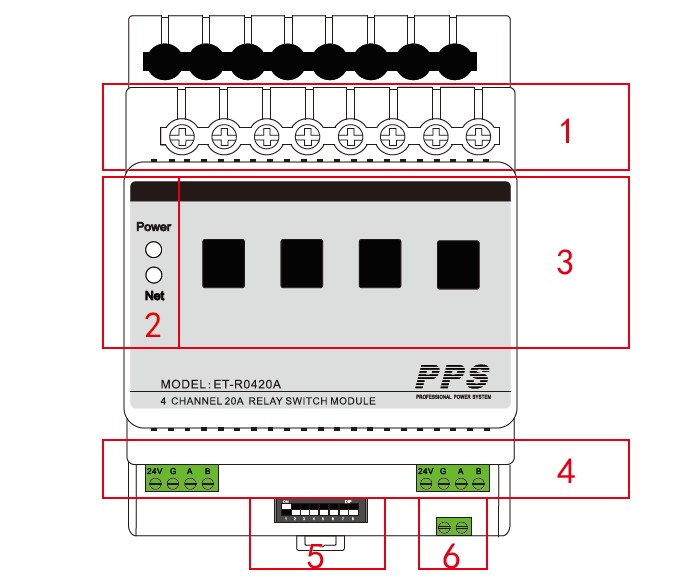

       4路20A智能照明控制模块结构图


    1、继电器输入输出接线端子：采用一进一出方式，孔径可接φ6电线；
    2、LED指示灯：1)POWER：供 电指示灯；
                               2)NET：联网指示灯；常亮表示联网正常；慢闪烁表示联网不正常；
    3、开关端口：继电器手拨强切开关；
    4、总线接口：24V、GND、A、B；
    5、ID设置：拨码开关1-6位为地址设置:取值01- 6 3；
           ID算法= A 1 * 2 ( 0次方) + A 2 * 2 ( 1次方) + A 3 * 2 ( 2次方) +A 4 * 2 ( 3次方) + A 5 * 2 ( 4次方) + A 6 * 2 ( 5次方)； 注：An分别为拨码开关1- 6位的二进制取值 ( n为1 ~ 6）
    6、消防接口；

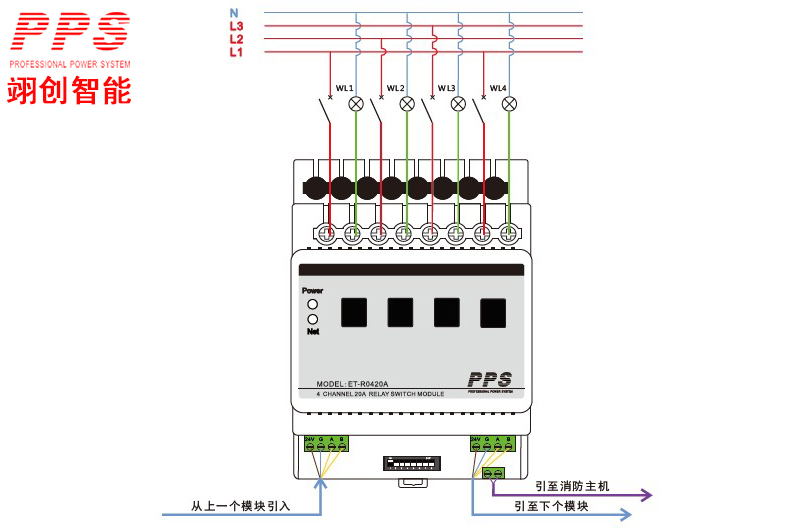

       4路20A智能照明控制模块接线图

     4路20A智能照明控制模块是广州翊创智能照明开关控制系统中的重要一员。
     我们拥有专业研发团队，技术人员，创新结构，易简安装的产品。
