实现智能照明多区域控制系统的组网接线说明
作者:网上事业部 来源:广州翊创智能科技有限公司

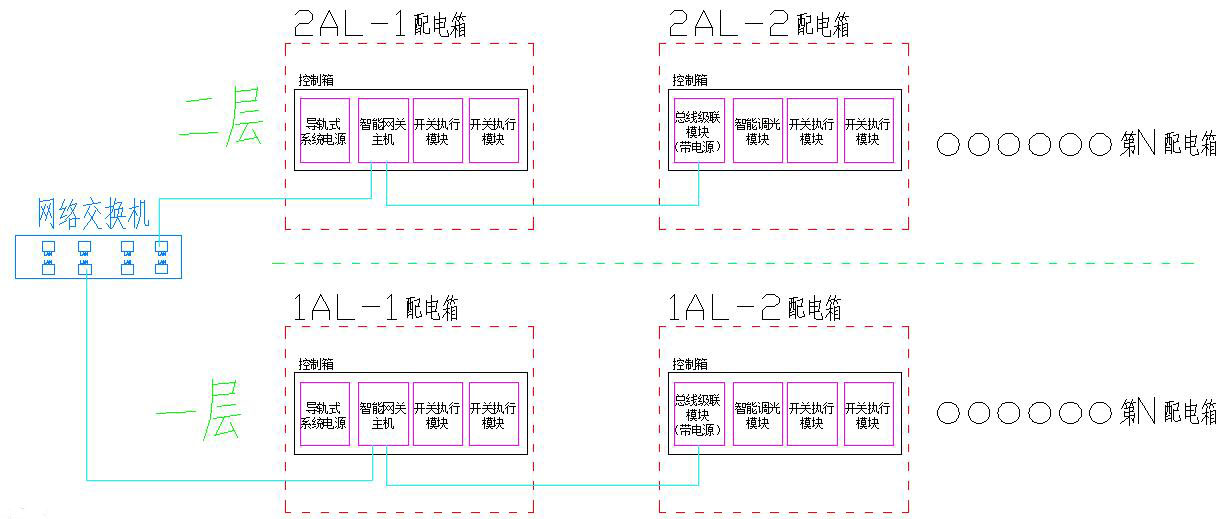

智能照明区域的控制系统中,一个网关主机最多可以接63个总线执行模块和控制面板模块,采用Etron-Net总线,可自动识别在线设备,自动检测设备故障,为工程安装及以后的检修带来极大方便;面板与执行的关联采用列表形式,免去编程的麻烦,普通电工即可胜任;采用主从式与分布式结合总线架构,即使主机出现故障,面板也能控制终端设备,避免主机死后开不了灯的情况,使系统更加稳定可靠;
;

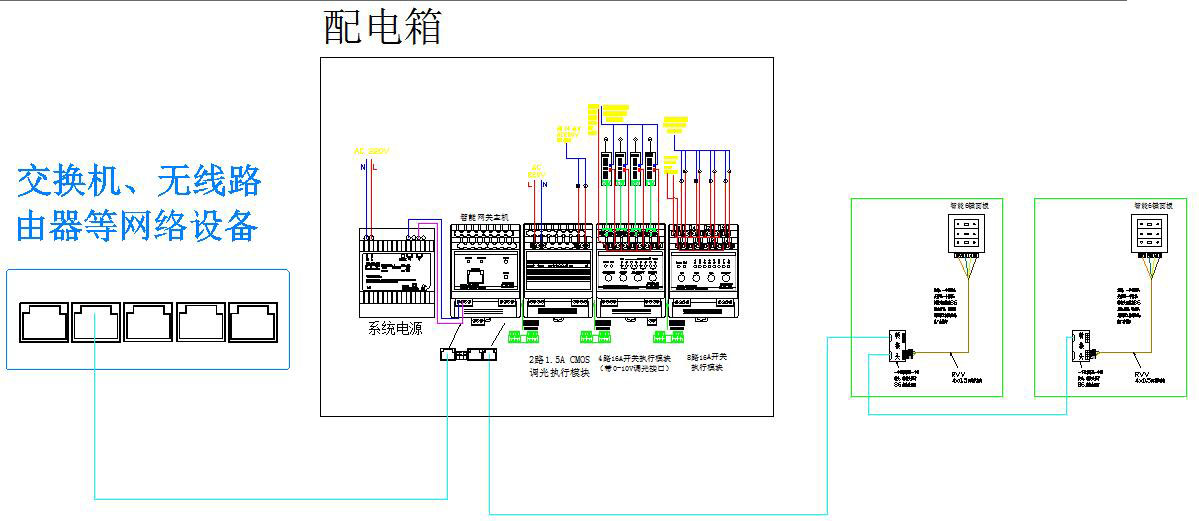

多区域控制系统智能按键面板控制接线图
1、导轨式智能网关主机;
2、导轨式系统电源;
3、模块:智能开关模块、调光模块等;
4、面板:智能开关场景控制面板;
5、人机界面:手机、电脑、有线触摸屏等;

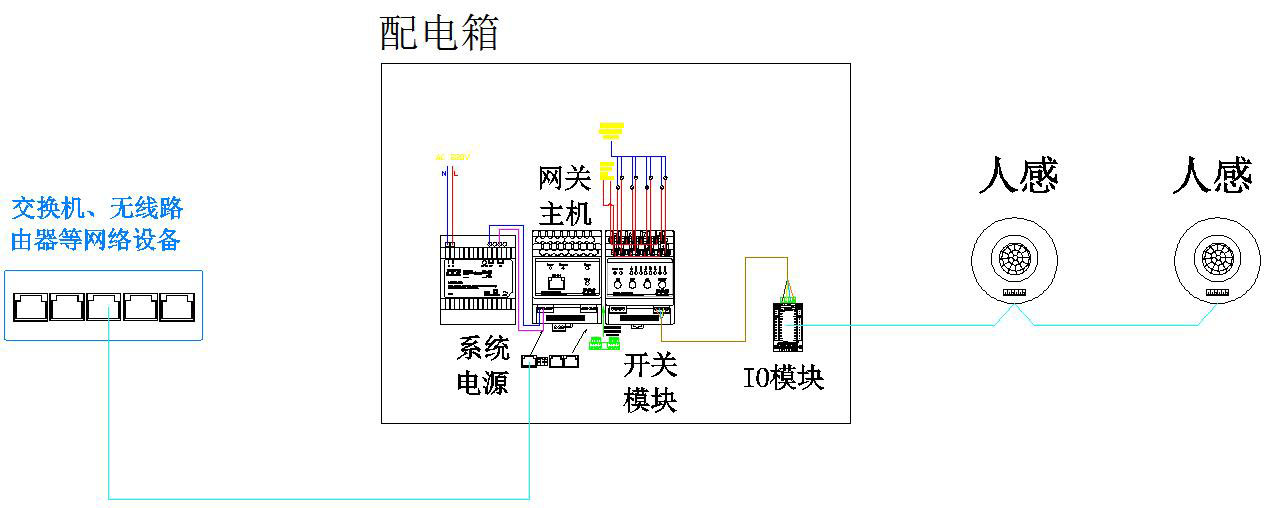

多区域控制系统人体感应控制接线图
1、导轨式智能网关主机;
2、导轨式系统电源;
3、模块:智能开关模块;
4、感应器:人感、光感、温感、可燃气体感应等;
5、人机界面:手机、电脑、有线触摸屏等;
已应用于酒店、机场、博物馆、医院、体育馆、学校、客运站、会展中心等大型公共区域的智能照明控制系统别墅智能家居控制系统、会议室智能控制系统等。
我们拥有专业研发团队,技术人员,创新结构,易简安装的产品。
——责任编辑:翊创智能
版权所有www.easyctrl.com(翊创智能)转载请注明出处
