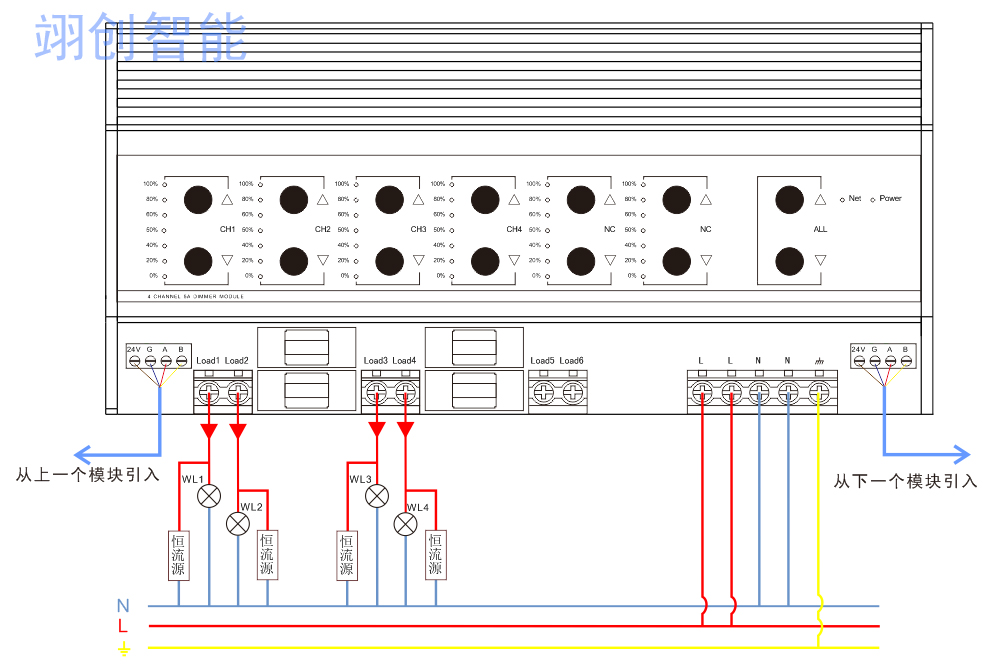

4路5A调光执行模块接线原理及说明
作者:网上事业部 来源:广州翊创智能科技有限公司
智能照明控制系统|智能灯光系统|智能照明厂家

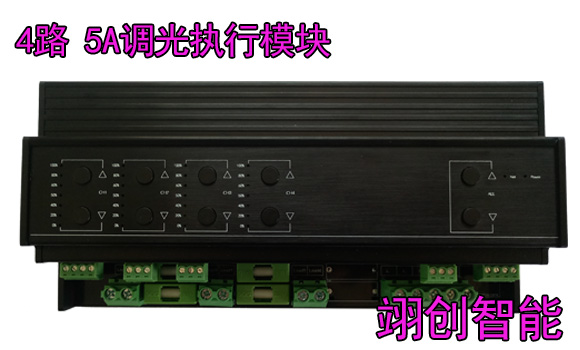

      4路5A调光执行模块为导轨式安装,提供4路1100W功率,可对LED射灯、筒灯和卤素灯等的电压调光,输出调光类型前沿调光,带过载、短路保护大大加强了产品的稳定性;
智能照明控制系统|智能灯光系统|智能照明厂家

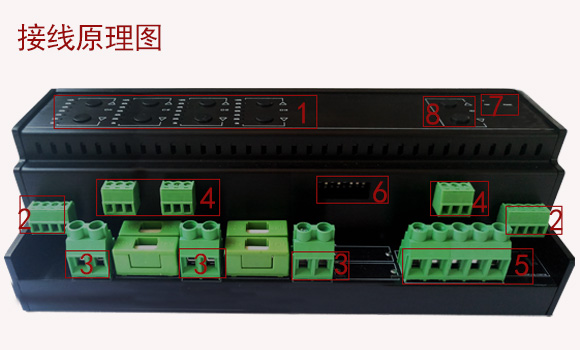

1、4个回路的手动调光按键,每2个按键对应1个回路,短按开关,长按调光;
2、 Etron-Net总线接口:24V、G、A、B;
3、负载输出接线端子,孔径可接φ6电线;
4、应急面板接口;
5、电源输入端:AC220,地线,孔径可接φ6电线;
6、ID设置:拨码开关1-6位为地址设置:(取值01-63)ID算法=2(0次方)+ 2(1次方)+ 2(2次方)+ 2(3次方)+ 2(4次方)+ 2(5次方);
7、Power:供电指示灯;
   Net:联网指示灯,常亮联网正常,闪烁联网不正常;
8、手动总开关按键;
智能照明控制系统|智能灯光系统|智能照明厂家
智能照明网关主机模块已广泛应用于多功能展厅控制、办公楼智能化控制系统、酒店智能化控制等解决方案。
        我们拥有专业研发团队,顶尖技术人员,独特创新结构,易简安装的产品。
