智能照明控制系统接线原理
作者:网上事业部 来源:广州翊创智能科技有限公司
        智能照明系统是由智能级联模块、2路调光模块、导轨式网关主机、智能照明开关控制、智能6键面板等设备组合而成。
智能照明控制系统

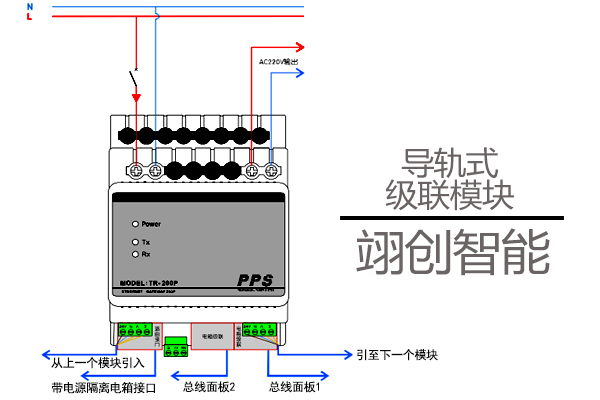

        1、导轨式级联模块,用于实现对Etron-Net通信信号的通信距离延长及通信隔离功能,可以使信号延伸1000米左右,同时提供24V,0.8A电源,具有抗干扰能力强、传输距离远、速率高、工作稳定等特点。
智能照明控制系统

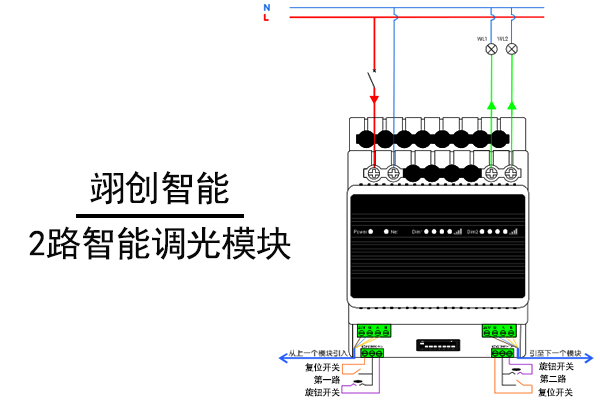

       2、智能照明调光模块,可对LED灯、白炽灯、简灯和卤素灯进行调光,每个回路具有低端限幅、高端限幅、最大限幅以适应不同的负载类型,具有过温、过载、短路保护功能。
智能照明

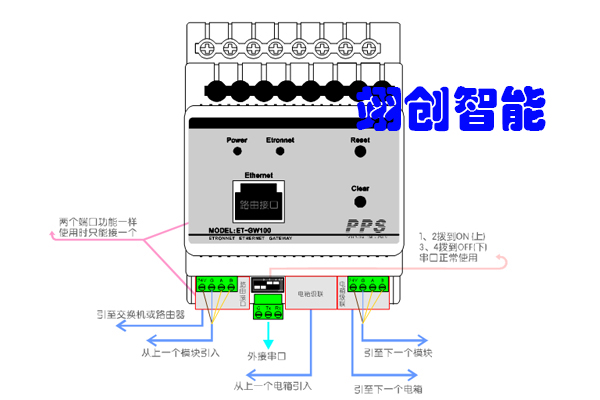

       3、导轨式网关主机,使用Etron-Net总线连接,可自动识别在线设备自动,检测设备故障,为工程安装及以后的维修带来极大的方便。一个网关主机最多接63个总线执行器模块和控制面板模块。
智能照明控制系统

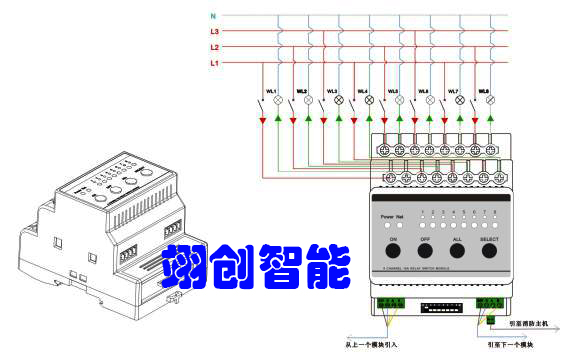

       4、智能照明开关模块,采用泰科双触点继电器,含8路智能继电器,每个回路可独立控制3520w灯具的开关,带应急开关按键,方便调试。
智能照明控制系统

       5、智能6键面板,86型底盒安装,提供6键每个按键带1路LED指示灯、复位式轻触开关可触发短按、短按松开、长按和长按松开按键方式。
智能照明控制系统

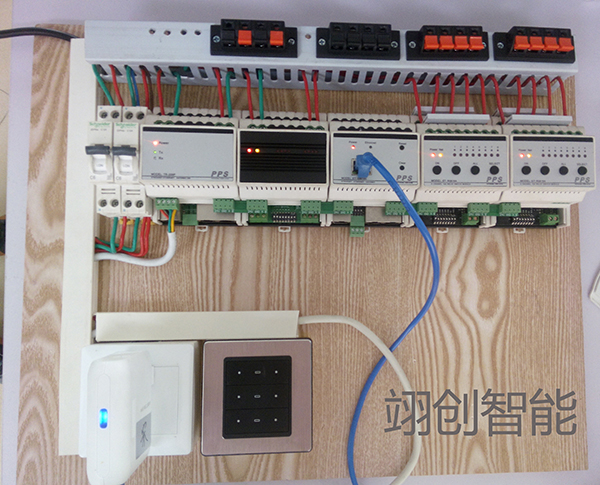

       6、智能照明控制系统的组成根据控制需求不同,每个人的定制也不同,翊创智能的免编程控制系统,简单易学易控制,结合工程实际,智能调光模块与基于总线ETRON-NET总线的导轨式网关主机、智能6键面板、智能照明开关模块等设备组成的智能照明控制系统,可以实现场景设置、按键绑定、定时控制等配置。
系统的接线原理图如下:
智能照明控制系统
       控制功能强大、系统稳定可靠 :1.是基于Etron-Net总线,单网关主机支持64个终端ID设备。 2.主机通过网络与IPAD、Andriod触屏组成强大的控制系统; 3.自动识别在线设备,自动检测设备故障。 4.提供TCP/IP接口,灵活实现多网关主机组网,实现多区域智能照明控制系统解决方案。 自己就能对相应的电器设置场景控制、定时设置等,无需编程。可应用于酒店、机场、博物馆、医院、体育馆、学校等大型公共区域的智能照明控制系统别墅智能家居控制系统会议室智能控制系统等。等各种室内外的智能照明控制系统领域
