　3.5寸有线真彩触摸屏：标准86盒安装，3.5寸65K真彩屏单控开关、窗帘和 场景总线控制；用于集中控制放在客厅或床头，支持双向通信；单个操作可触发多条指令，支持双向通信；可应用于酒店、办公楼、别墅、家居、会展中心、 剧院、博物馆、医院、学校等智能照明控制系统；

功能特性：
1）可安装深度大于45mm的标准86底盒，安装拆卸 方便；2）烤漆面板，高雅而又尊贵，有黑色和白色选择；3）3.5寸TFT 6,5000色真彩色工业级屏幕，320x240高 分辨率；4）自定16组定时器，用户可在屏上校正时间，更改 定时时间；5）采用ARM处理芯片，支持多任务进程，功能强大；6）操作界面可编辑，图形界面支持图片、图形文字、 3D按键；7）触发定时器的时候自动弹出提示；

技术参数：
1）供电电源:DC12-24V 600mA；2）屏幕彩色：65536级；3）工程下载：USB接口 T型头；4）触屏方式：电阻式；

模块的尺寸见下图(单位：mm)：

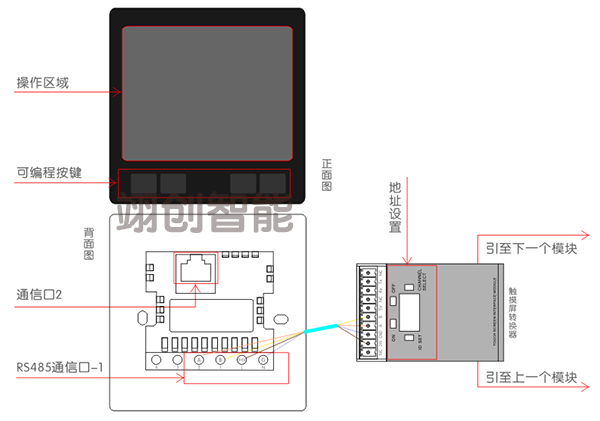

单个模块的接线图如下：
