　　8路16A智能照明控制模块是广州翊创智能科技有限公司的产品,采用4P架构紧凑型设计。

　　该模块为导轨式安装，含8路智能继电器，每回路可独立控制3520W灯具的开关，带应急按键，LED指示灯实时指示各个回路开关状态，可设置为互锁控制4组窗帘开合。通过翊创智能免接线式总线连接器，可以与网关主机、调光控制模块等基于ETRON－NET总线协议通讯。

　　8路16A智能照明控制模块的功能特性是：1）标准导轨式安装占4个模数位；2）采用泰科双触点继电器，提供8路16A继电器开关，每回路可独立控制3520W设备开关；3）可设置各回路的开机初始值；4）具备多回路顺序延时启动功能，避免同时启动造成对电网的冲击；5）设置两组互锁模式，能控制4组窗帘；6）设置3互锁模式，能控制两台中央空调的低速、中速和高速档位；7）执行场景命令后立即向监控中心反馈各个回路的实际开关状态；8）具有本机及远程编程、测试功能；9）自带应急开关按键，方便调试；10）自带回路状态指示灯，开关状态一目了然； 11）支持在线刷新程序；12）采用Etron-Net总线通信；13）可全面兼容RS485总线通信（需要作出厂设置）

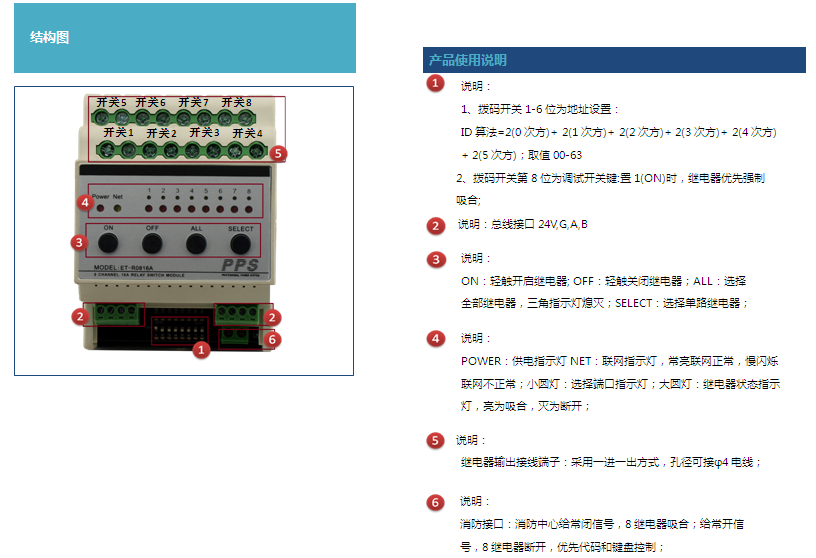

　　此模块的使用说明见下图：

　　单个模块的接线图如下：
